Эра неограниченных и дешевых энергоресурсов завершилась.
А зачем дверь закрывать? Да еще быстро? А чтобы деньги сэкономить... В результате неуклонного роста издержек на энергоснабжение и мощнейшего государственного давления на потребителей ТЭР, предприятия вынуждены принимать срочные меры по повышению энергетической эффективности.
Одним из основных направлений в этой деятельности является планомерное внедрение высокоэффективных средств энергосбережения. Обогрев или охлаждение производственных, складских помещений, холодильных камер является одной из основных статей энергозатрат. Эти расходы значительно возрастают из-за часто открываемых дверей, ворот, проемов. Существенно сократить расходы на обогрев/охлаждение в этих случаях можно различными способами.
Фирма «АНТЕС» (г. Королев Московской области) уже более 10 лет успешно решает эти задачи и помогает своим клиентам существенно снизить энергозатраты.
Одним из самых экономичных способов является установка эластичных прозрачных полосовых завес, эластичных прозрачных распашных дверей, жестких распашных дверей или высокоскоростных автоматических рулонных ворот. Все эти изделия устанавливаются в дверных проемах как внутри, так и снаружи производственных, торговых, складских помещений, холодильных камер, предприятий общественного питания и контейнеров.
Основными преимуществами использования всех вышеперечисленных средств энергосбережения являются:
- стабилизация температурного режима в помещении при открытых дверях
- снижение ежедневного энергопотребления предприятий на обогрев или охлаждение в течение всего года на 50%
- защита персонала от вредного воздействия сквозняков, пыли и шума
- стабилизация уровня влажности в помещениях
- защита от проникновения в помещение насекомых и птиц.
Остановимся подробнее на технических и потребительский характеристиках всего ассортимента энергосберегающих заграждений, производимых фирмой «АНТЕС».
С целью эффективного снижения теплопотерь из обогреваемых помещений и ограничения притока тепла в холодильные камеры в некоторых европейских странах в 60-х годах ХХ века было организовано производство специального пластифицированного поливинилхлоридного (ПВХ) материала. Уже более четверти века он успешно используется во многих странах мира для сбережения тепла или холода в помещениях различного назначения. В начале 90-х годов фирма «АНТЕС» одной из первых в России и странах СНГ стала использовать этот материал для производства таких энергосберегающих заграждений, как эластичные полосовые прозрачные завесы, эластичные прозрачные распашные двери и гибкие скоростные автоматические ворота.
Руководители и специалисты предприятий, где уже установлены эти изделия, сумели оценить их достоинства при решении проблем энергосбережения.
Эластичные полосовые ПВХ завесы.
Эластичные полосовые завесы предотвращают возникновение сквозняков и перекрывают выход дорогостоящему нагретому(охлажденному) воздуху: при открытых основных дверях они выполняют функции занавеса и препятствуют обмену воздушных масс, снижая тем самым расходы на обогрев(охлаждение) помещений на 25-50%. Завесы легко проходимы для персонала и транспортных средств в обоих направлениях, прозрачны и удовлетворяют требованиям техники безопасности. В дополнение к приемлемым ценам они обладают следующими достоинствами:
- быстрый и простой монтаж/демонтаж
- высокое сопротивление на разрыв и растяжение
- существенное снижение финансовых затрат на электроэнергию, на выплату персоналу пособий по болезни
- простая очистка (вода и моющие средства).
Эластичные полосовые завесы могут быть применены на дверном проеме любой ширины и высоты, включая нестандартные.
Завесы сохраняют тепло в помещениях и создают комфортные условия для персонала. Они также являются отличным шумоизолятором, разделяющим шумные помещения и производственные площади. Прозрачность полосовых завес позволяет персоналу контролировать ситуацию по обе стороны проема. Две красные полосы по краям, устанавливающиеся по заказу, указывают водителям на границы дверного проема. Специальная подвесная конструкция увеличивает срок службы ПВХ завес, позволяет оперативно изменять величину перекрытия полос, комбинировать их сочетание по желанию заказчика.
Полосовая завеса состоит из двух слоев пленки, накладываемых друг на друга. Перекрытие слоев составляет (в зависимости от ширины полос) 50, 100, 150 или 200 мм. Размеры полос и степень их взаимного перекрытия выбирают в зависимости от назначения, условий эксплуатации и высоты завесы. Края прозрачных полос закруглены. Для повышения жесткости поперечное сечение полос имеет слегка выпуклую форму.
Выбор типа пленки зависит от температуры внутри и снаружи помещения.
Для диапазона температур от –5С до +50С используется стандартная ПВХ пленка 200х2, 300х3 и 400х4 мм (ширина полосы/толщина полосы), от –40С до +30С – морозостойкая ПВХ пленка 200х2, 300х3, 400х4 мм. Размер перекрытия ПВХ пленок зависит от высоты проема.
Возможны следующие варианты перекрытий для пленок разного типоразмера:

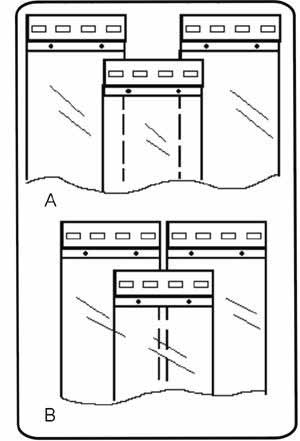

Рис. 1. Варианты перекрытий для пленки ПВХ 200х2мм.
А – перекрытие 500 мм (50%);
Б – перекрытие 100 мм (100%)

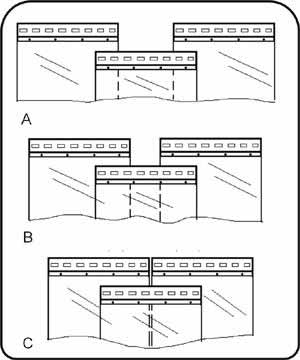

Рис. 2. Варианты перекрытий для пленки ПВХ 300х3мм
А – перекрытие 50 мм (33%);
Б – перекрытие 100 мм (66%);
С – перекрытие 150 мм (100%)
Рис. 3. Варианты перекрытий для пленки ПВХ 400х4мм
А – перекрытие 100 мм (50%);
Б – перекрытие 150 мм (75%);
С – перекрытие 200 мм (100%).
Эластичные распашные ПВХ двери.
Самозакрывающиеся эластичные распашные двери «АНТЕС» остаются открытыми только во время прохождения через проем, поэтому использование этих дверей существенно снижает затраты на отопление (охлаждение). Эластичные распашные двери можно использовать при перевозке через проем грузов на автопогрузчиках, вилочных погрузчиках, роликовых путях, а также для прохода людей. Упругие эластичные створки обеспечивают безопасность распашных дверей.
Эластичные распашные двери «АНТЕС» используются на охлаждаемых складах и складах-морозильниках, заводах по производству пищевых продуктов, бойнях, предприятиях общественного питания, грузовых станциях, а также в производственных и складских помещениях торговых и промышленных предприятий.
Конструкция эластичных распашных дверей «АНТЕС» разработана на основании более чем десятилетнего эксплуатационного опыта. Изделие было разработано в сотрудничестве с заказчиками и с учетом их требований.
Несущая рама дверных створок изготовлена из прочного анодированного алюминиевого профиля трубчатой формы, что обеспечивает надежность и превосходный дизайн конструкции. Внутри профиля находится требующий минимального технического обслуживания возвратный механизм. Усилие, необходимое для открытия двери, можно регулировать, не снимая двери с петель. В качестве материала для изготовления дверных створок используется прозрачный листовой ПВХ (стандартный или морозостойкий) толщиной 6 и 7 мм. По желанию заказчика в нижней части створок возможно комбинирование ПВХ с резинотканевой конвейерной лентой или с цветным ПВХ толщиной 6 мм, что позволяет увеличить срок эксплуатации изделия. В каркасе дверных створок предусмотрено эластичное уплотнение, которое эффективно ограничивает проток воздуха между каркасом и косяком двери.
На выставке «Агропродмаш-2002» фирма «АНТЕС» впервые продемонстрировала два своих новых изделия: жесткие распашные двери и скоростные автоматические рулонные ворота.
Жесткие распашные двери.
Створки жестких распашных дверей изготовлены из высококачественных сэндвич-панелей (пр-во Германия), которые характеризуются низкой теплопроводностью, высокой влагонепроницаемостью, малым весом, оптимальной прочностью на сдвиг и растяжение, высоким пределом на сжатие. Внешние поверхности панели изготовлены из твердого ПВХ, внутренний слой – прессованный полистироловый пенопласт RTM (стироформ).
Каркас и возвратный механизм жестких распашных дверей абсолютно идентичны каркасу и механизму эластичных дверей.
В нижней части створок предусмотрены отбойные листы специальной формы, изготовленные из твердого полиэтилена, которые защищают створки дверей от ударов. В дверных створках устанавливаются окна круглой и овальной форм, выполненные из прозрачного поликарбоната.
Жесткие распашные двери используются в любых технологических помещениях, складах, холодильных камерах, на пищевых производствах, предприятиях торговли и питания.
Приведем методику расчета экономического эффекта применения полосовых завес и распашных дверей, производимых фирмой «АНТЕС».
Уменьшение теплового потока через дверной проем вычисляется по формуле:
Qдв=b*q*Fдв*h, где
b – коэффициент продолжительности открытия дверей для следующих видов холодильников: хранения b = 0.25, распределительных b = 0.35, прочих b = 1.00;
q – удельная плотность теплового потока при условии использования средств теплозащиты (рис. 4);
Fдв – площадь дверного проема;
h – коэффициент эффективности средств теплозащиты: для распашных и рулонных дверей = 0.8, для воздушных завес = 0.5, для полосовых завес = 0.5;

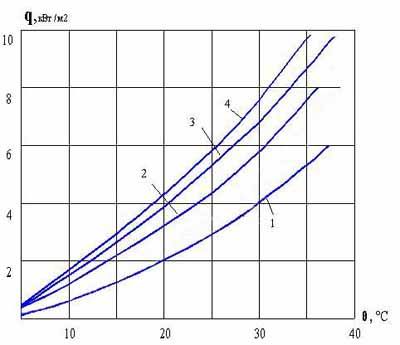

Рис. 4
Зависимость плотности теплового потока через незащищенный дверной проем от разности температур: 1 - в камерах хранения с естественной циркуляцией воздуха;
2 - в прочих охлаждаемых помещениях с естественной циркуляцией воздуха;
3 - в камерах холодильной обработки мяса с принудительной циркуляцией воздуха;
4 - в прочих охлаждаемых помещениях с принудительной циркуляцией воздуха.
Пример расчета срока окупаемости теплоизолирующих полосовых завес
Пример 1: Для холодильной камеры хранения продуктов размерами 24 х 24 м, внутренней температурой –200С, наружной температурой 200С, с двумя дверьми 2,5 х 2,5 м установленными в них полосовыми завесами уменьшение теплопотерь составит:
Qдв =0,25 х 6,5 х 12,5 х 0,5= 10,16 кВт
При рабочей смене 16ч/сут общее сокращение теплопотерь составит:
Qдв =10,16 х 16= 162,50 кВт
При стоимости электроэнергии 1,24 руб/кВт.ч суточная экономия составит:
162,50 х 1,24 = 201,5 руб./сут.
Стоимость двух полосовых завес из ПВХ пленки шир.300 мм толщ.3 мм составит 13500,00 руб. Срок окупаемости полосовых завес составит 67 суток.
Пример 2: Для холодильной камеры хранения продуктов размерами 12 х 12 , одной дверью 2,5 х 2,5 м при тех же остальных условиях, уменьшения теплопотерь составит:
Qдв =0,25 х 8 х 6,25 х 0,5= 6,25 кВт
При рабочей смене 16 ч/сут общее сокращение теплопотерь составит:
Qдв =6,25 х 16= 100 кВт
При стоимости электроэнергии 1,24 руб./кВт.ч суточная экономия составит:
1,24 х 100 = 124 руб./сут.
Для одного дверного проема стоимость завесы составит 6750,00 руб.
Срок окупаемости завесы в этом случае составит 55 суток.
Для камер холодильной обработки и прочих срок окупаемости уменьшается приблизительно в четыре раза, это связано с более длительным открытием дверей в процессе их эксплуатации.
Скоростные автоматические рулонные ворота.
Многие промышленные предприятия, службы логистики, торговые, складские объекты, автопредприятия сталкиваются с серъезной проблемой энергопотерь в связи с частым открыванием ворот при высокой интенсивности транспортного потока. В этих условиях к энергосберегающим заграждениям предъявляются особые требования:
- высокая износостойкость
- безопасность
- компактность
- надежность
- устойчивость к повреждениям
- широкая гамма систем управления и безопасности
Всем этим требованиям удовлетворяют автоматические скоростные рулонные ворота «АНТЕС».
В конструкции автоматических ворот сочетаются такие качества как компактность, надежность и превосходный дизайн.
Полотно автоматических скоростных ворот состоит из секций, которые при необходимости легко могут быть заменены. Секции соединяются алюминиевыми профилями, которые одновременно служат для усиления сопротивления ветровым нагрузкам.
Материал полотна – цветной ПВХ, армированный полиэстеровой нитью. Прозрачные секции изготовлены из листового ПВХ толщиной 2 мм.
Система безопасности включает фотоэлемент в дверном проеме и нижнюю чувствительную кромку безопасности.
3-х фазный силовой модуль включает двигатель, редуктор, тормоз и механизм ручной разблокировки.
Широкая гамма систем дистанционного управления представлена микроволновыми радарами, выносными фотоэлементами, электрическими кнопочными пультами, радиоуправлением, подвесными электрическими цепными выключателями.
В заключение хочется отметить, что такие крупнейшие российские мясоперерабатывающие предприятия, как ОАО «Микояновский МК», ОАО «Царицыно», ОАО «Останкинский МПК», ООО «КампоМос МПЗ», ЗАО «Клинский МК», ОАО «Ногинский МК», с успехом используют все вышеперечисленные средства энергосбережения, производимые фирмой «АНТЕС», для снижения энергопотерь и улучшения условий труда.
|
