История развития контрольно-измерительных приборов.
В принципе названием все сказано. Конспективно освещено развитие приборостроения от 1800 по 1936 гг. Предпосылками для развития отрасли, выпускающей контрольно-измерительные приборы (КИП),
были некоторые изобретения известных учёных в области измерительных
приборов и деятельность ряда предпринимателей по практической
реализации данных изобретений, к которым можно отнести следующие
исторические факты: итальянский физик Александро Вольта [1745-1827]
в 1800 г. изобрёл т.н. "Вольтов столб" - первый источник постоянного
тока и ряд электрических приборов (электрофор, электрометр, электроскоп
и др.) немецкий физик Генрих Рудольф Герц (Херц) [1857-1894] в 1888 г. изобрел т.н. "Вибратор Герца"; английский физик Оливер Джозеф Лодж [1851-1940] в конце прошлого века построил индикатор на основе когеррера; французский инженер и предприниматель Э. Дюкрете
[1844-1915] на рубеже веков был владельцем в Париже одной из крупнейших
в то время в мире мастерской по изготовлению научных приборов. По существу, первый контрольно-измерительный прибор был прелюдно продемонстрирован в 1897 г. в Страссбургском университете Карлом Фердинандом Брауном - на экране ЭЛТ демонстрировались изменяющиеся во времени процессы. Перечень основных фирм-изготовителей измерительных приборов и всевозможных устройств контроля начала XX века: -
- "АКЦ. ОБЩ. РУСС. ЭЛЕКТР. ЗАВ. СИМЕНСЪ и ГАЛЬСКЕ" (Санкт-Петербург): реостаты;
- "Мастерская Е. Колбасьева" (Кронштадт): всевозможные вибраторы;
- "Atelie Carpentier. Ing. Const. Paris" (Париж): конденсаторы и реостаты;
- "AYRTON & PERRY'S" (Венстминстер): амперметры;
- "C.WOLFRAMM" (Санкт-Петербург): гальванометры;
- "E. DUCRETET A PARIS" (Париж): батареи Лейденских банок, потенциометры и реостаты, конденсаторы, прерыватели и разрядники, резонаторы;
- "Gesellschaft furdrahtlosse Telegrafie m.b.h." (Берлин): жезловые волномеры;
- "HARTMANN & BRAUN A." (Франкфурт): амперметры и гальванометры;
- "J. WILH. ALBERT" (Франкфурт): разрядники;
- "Marconi" (Лондон, Англия): магнитные детекторы Маркони;
- "SIEMENS & HALSKE" (Германия): гальванометры;
- "The Cambridge Scientific Instrument Co, Ltd." (Кембридж): гальванометры;
- "W. PAUL. LONDON" (Лондон): микроамперметры;
- "WESTON ELECTRICAL INCTRUMENT Co." (Нью-Йорк): вольтметры.

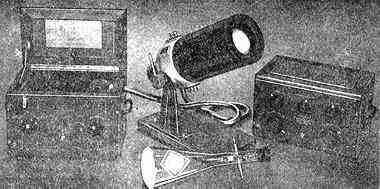

Фото. Катодно-лучевой осциллограф фирмы "General Radio Co.", 1931 г. После
того, как данный генератор ими был продемонстрирован в том же году на
конференции Западного побережья, организованной Институтом
радиоинженеров (ИРИ), эти два конструктора получили письмо из студии
Уолта Диснея, с предложением создать генератор, перекрывающий несколько
другой диапазон частот. Диснею это нужно было для его музыкальной
экстравагантной мультипликации под названием "Фантазия", при этом
предусматривался новый метод записи звука на плёнке с целью получения
стереофонического звучания. Метод предусматривал использование
трёх звуковых дорожек со сжатием амплитуды, для того чтобы они
уместились на плёнке, и четвёртой дорожки для декомпрессии. Имея заказ
на восемь генераторов, Хьюлетт и Паккард 1 января 1939 г. основали свою
приборостроительную компанию "Хьюлетт-Паккард" и создали генератор -
"Модель 200В". Уильям Р. Хьюлетт за свою жизнь получил 13 почётных
учёных степеней и много специальных наград (в т.ч. в 1985 г.
"Национальную медаль науки" - высшую научную награду США). Огромная
роль контрольно-измерительных приборов была и в годы Второй мировой
войны. Так например, создание американской фирмой "General Electric
Co." специальных флюксметров позволило уберечь многие корабли от
магнитных мин и защитить свои гавани от проникновения в них вражеских
кораблей. В СССР во второй половине 30-х - начале 40-х годов наиболее
широко применялась следующая контрольно-измерительная аппаратура: 1. Генераторы : генератор высокой частоты типа ГС-3: 0,075 - 20 МГц; генератор-стандарт сигналов типа ГСС-1 (-2, -3): 0,1 - 20 МГц; генератор ультравысоких частот ГСУ-4: 18 - 100 МГц; звуковой генератор типа ГС-5 (для военной техники - ИРПА): 0,05 - 10 кГц (1,5 Вт); звуковой генератор типа ЗГ-2: до 20 кГц (1,8 Вт). 2. Измерители и индикаторы : вольтамперметр типа АВО-2: 0,2 - 1000 В, 0,2 мА - 1 А, до 500 кОм; - вольтмиллиамперметр типа 5МП: 30 - 300 мА, 3 - 30 В; катодный
вольтметр типа ВКС-7: переменные напряжения в диапазоне частот 30 Гц -
100 МГц, пять пределов измерений (1,5, 5, 15, 50, 150 В), входное
сопротивление не менее 4 МОм, входная емкость 7 пФ; карманный омметр типа ОК-1 (МОК-2): до 20 кОм (по постоянному току); - измеритель выхода приёмников типа ИВ-3: 0,5 - 300 В; измеритель ёмкости типа ГБЕ-2: 2 - 2000 пФ (на частоте 500 кГц); измеритель модуляции типа ИМ-6: 10 - 100 % (до 30 МГц); измеритель нелинейных искажений типа КМ-4: 0,5 - 50 % (0,1 - 6 кГц); - измеритель частоты типа ИЧ-1: 0,01 - 10 кГц (0,5 В); латунно-магнетитовый стержень-пробник: для проверки настройки контуров и определения знака резонанса; неоновые лампочки типа: МH-3 (ФH-2) - с напряжением зажигания 45 - 60 В и СH-1 - 220 В: прибор для измерения ёмкостей, индуктивностей и активных сопротивлений типа УМ-1: до 100 мкФ, до 100 Гн, до 1 МОм (1 кГц); - термомиллиамперметр типа Т41 (Т51): до 500 мА (в антенне передатчика). 3. Калибраторы, гетеродинные волномеры : гетеродинный волномер типа ПГВ-1 (ПГВ-2): 1 - 20 МГц (опорные точки с дискретностью через 100 кГц); гетеродинный волномер типа 2ГВД: 1,3 - 30 МГц; гетеродинный волномер типа 2ГВК: 71,5 - 1120 кГц; кварцевый
калибратор (опорный гетеродин) типа А-1 [мод. 1941 г.]: 1, 2, 2,5, 3 -
6 МГц (через 1 МГц), 17,5 - 42,5 МГц (через 2,5 МГц); кварцевый калибратор типа КК-1 (КК-2, КК-3): 0,1-10 МГц (с кратностью 100 кГц), 10 - 20 МГц (с кратностью 1 МГц). 4. Испытатель ламп типа ИЛ-8
(для военной техники - ИПР-3): проверка параметров основных типов
приёмных и мелких генераторных ламп путём измерения токов в отдельных
цепях. Фото. Генератор НЧ с резистивной настройкой (мод. 200А), 1938 г. Как
видно из вышеизложенного, становление отрасли по выпуску
контрольно-измерительных приборов, в основном, происходило в первой
половине XX века. Её же дальнейшее совершенствование и
развитие началось после окончания Второй мировой войны - в связи с
резким переходом радиотехнической промышленности на мирные "рельсы".
|
